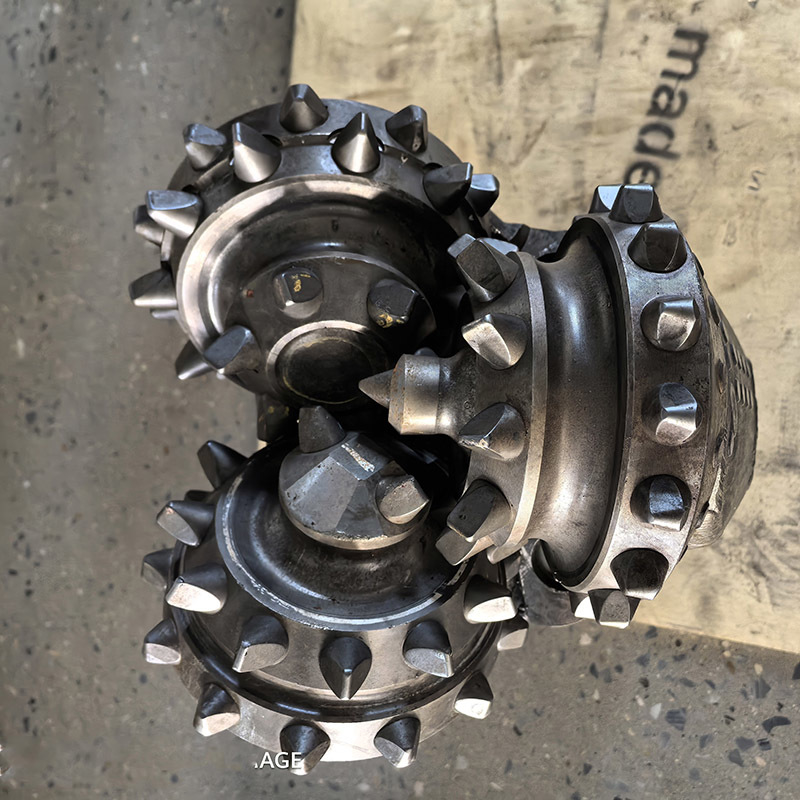

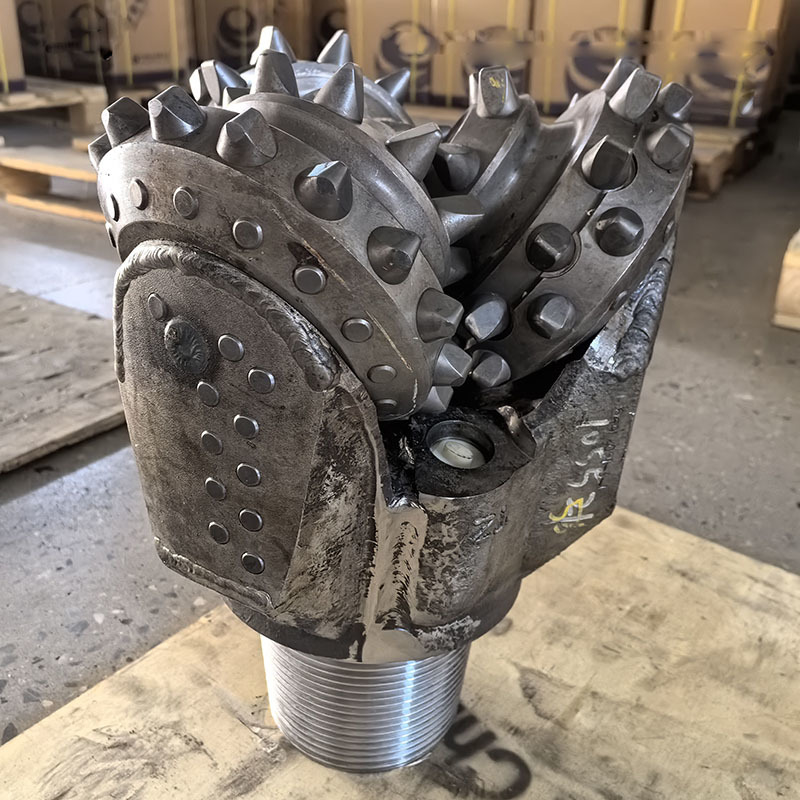

Forro de tricone de carburo para rocha dura com rolamento selado composto

A broca de três cones é uma ferramenta comumente utilizada nos campos da perfuração de petróleo, exploração geológica, escavação de minas, etc. É composta principalmente por três cones giratórios,que ajudam a broca a quebrar rochas na formaçãoEste tipo de broca combina o corte multi-ângulo e a trituração por rolamento para satisfazer as necessidades de perfuração de várias formações.

As principais estruturas que compõem uma broca de rolos incluem o corpo da broca, três rolos, sistema de rolamentos, bocal e estrutura da superfície do dente.Os dentes do cone de rolos são divididos em dois tipos: dentes de liga dura ou dentes de aço; o cone de rolamento é suportado por uma estrutura de suporte instalada abaixo do corpo e o eixo do cone de rolamento é fixado dentro da estrutura do rolamento;que lhe permitam suportar cargas em diferentes direcçõesA broca tem normalmente um canal de fluido de perfuração no interior, que é projetado com um bocal para melhorar o efeito de limpeza de detritos de rocha.A rotação da broca leva o cone de rolamento a rolar e entrar em contato com a rochaSob a acção da pressão axial e rotação, os dentes alimentam continuamente a massa rochosa fraturada da formação.os detritos são levados para fora da área de trabalho pelo fluido de perfuraçãoDurante o processo de rolagem, há um movimento de deslizamento que aumenta a força de corte da superfície do dente nas rochas.O sistema de rolamentos é responsável por suportar o cone de rolos para suportar a pressão de perfuração e torque, e o seu desempenho afecta directamente a vida útil da broca.

• Uma broca de três cones consiste em três cones, estrutura de corte, estrutura de rolamento, elemento de bloqueio, dispositivo de vedação de armazenamento de óleo, dispositivo de bocal, etc.Esta concepção estrutural permite que a broca se adapte a diferentes condições geológicas e melhore a eficiência da perfuração
• Os tipos de rolamentos de três brocas cônicas são divididos em rolamentos rolantes e rolamentos deslizantes e diferentes tipos de rolamentos são adequados para diferentes condições e requisitos de perfuração
• Os tipos de vedação das brocas incluem vedações de borracha e vedações metálicas, e o design das vedações é crucial para proteger os rolamentos e prolongar a vida útil das brocas
• Os dentes de uma broca de três cones podem ser incrustados (dentes de liga dura) ou moídos (dentes de aço),e diferentes materiais de dente e métodos de fixação afetam a eficiência de quebra de rocha e a vida útil da broca
• A fim de melhorar a eficiência de quebra de rocha da broca, a disposição dos dentes da broca de rolos será estudada durante o processo de concepção.A disposição dentária ideal será determinada pelo cálculo do número de dentes de contacto inferior para arranjos dentários equidistantes e não uniformes.
• A direção da linha da crista dentária está intimamente relacionada com a área de esmagamento no fundo do poço.Redesenhar a direção da linha da crista do dente pode melhorar a eficiência de esmagamento no fundo do poço
• Estabeleceu um modelo para o número de dentes de contacto inferior da broca de rolos e analisou o padrão de distribuição do número de dentes de contacto inferior,que desempenha um papel importante na melhoria da velocidade de perfuração mecânica e prolongar a vida útil da broca
